В этом разделе приведены размеры кузова Subaru, даны чертежи, показаны геометрические.
- ВАЗ Размеры и геометрия кузова, контрольные точки. В этом разделе приведены кузовные размеры ВАЗ, даны чертежи, показаны геометрические расстояния между контрольными точками, таблица с геометрическими размерами проёмов автомобилей ЛАДА/Жигули, приведены данные для проверки геометрии дверных, оконных и прочих проёмов, контрольные размеры Ваз и нормы регулировки развала/схождения. Наиболее известный способ определения качества несущей части автомобиля – проведение измерения расстояний между контрольными точками и сверкой с заводскими параметрами. Более подробную информацию о величине.
- Ваз 2109 схема кузова: данные по геометрии и контрольным точкам». Схема кузова ваз 2109. Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова. С чем связаны повреждения кузова «девятки». Особенности кузова «девятки». Детали кузова Ваз 2109. Методы соединения и другая информация.
- В лучшем случае выполняют только два из трех технических требований к контролю геометрических параметров (эти требования изложены в ТУ 37.009.021-88 «Приемка, ремонт и выпуск из ремонта кузовов легковых автомобилей предприятиями автотехобслуживания»): проверяют величины зазоров по дверям, капоту и крышке багажника, а также углы установки управляемых колес.. Он в максимально возможной степени воспроизводит кондукторы, применяемые заводом при сборке кузовов. Стапель представляет собой достаточно жесткую раму с кронштейнами, на которых при помощи штифтов фиксируются контролируемые отверстия в элементах днища кузова.
Ваз 21099 геометрия кузова и ее восстановление В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям. Детали кузова Ваз 2109 Передок Полы Боковины Крыша с рамой ветрового окна Задок Силовые элементы каркаса Навесные части Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали. Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля.
Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола. Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин.
Усилители устанавливаются у передних и центральных стоек боковин. Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка. Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова.
На панели задка устанавливаются задние фонари. Лонжероны и усилители Панели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота. Методы соединения и другая информация о деталях кузова.
Ваз 21099 кузова геометрия Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:. Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);. Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);.
Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);. Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);. Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).
'Возможности программы Autorobot после инсталляции и запуска позволяют рихтовщику завести виртуальную учетную карточку дефектов каждого автомобиля, который проходит через его руки. Подозреваю, что фины очень педантичны в этом вопросе, так как после запуска программа провоцирует пользователя зарегистрировать свою работу.
Возможно, так ведется борьба с 'халтурами' в рабочее время. Выбрав русский язык, нам станет ясно, что программа совершенно не сложная. Заполнив карточку на автомобиль, указав модель и дату изготовления, выбрав тип кузова, указав контактную информацию об автовладельце и описав послеаварийные дефекты, переходим к самой главной части программы — базе данных геометрических размеров кузова автомобиля, нажатием виртуальной кнопки 'Измерительные карточки'. Как правило, на каждую модель автомобиля заведено по три листа основных измерительных карточек, иногда имеются ещё и дополнительные. Первый лист отображает размеры верхней части кузова- корпуса автомобиля. Второй лист — полная геометрия рамы днища кузова.
И третий лист подсказывает способ крепления автомобиля на рихтовочном стенде и какое именно использовать крепление для надёжной фиксации автомобиля, показывает места установки креплений в технологических отверстиях и направления возможных воздействий гидравлических растяжек. Чтобы лучше представить процесс, стоит остановиться на деталях. Автомобиль заезжает на стенд по пандусам. Затем, если днище автомобиля недеформировано, закрепляется за нижние кромки кузова и приподнимается, высвобождая колёса автомобиля от нагрузки.
Фиксировать автомобиль необходимо как минимум в 4-6 точках. Если же не зафиксировать таким образом кузов, не удастся качественно отрихтовать автомобиль. Ведь кузов хоть и металлический, но в некоторых случаях он остаётся упругим или, наоборот, эластичным.
Некоторым удавалось голыми руками ставить на место 'хлопки', выдавливая металл на своё прежнее место. Однажды, после аварии и предварительной рихтовки, довелось полностью распаковать 'Таврию', сняв крышу и правую 'четверть' — заднее крыло с порожком и задней стойкой крыши, после чего автомобиль по поведению кузова превратился в 'холодец'. Далее голыми руками выровняли внутреннюю часть усиливающего каркаса, так как в распакованном виде металл поддаётся обработке без особого труда и имеет максимальную жёсткость то лько в сборе с другими элементами кузова. Так вот после этого начинаешь понимать, насколько хрупким может быть представление о прочности. Итак, если в нашем распоряжении имеется оригинальный автоматизированный рихтовочный стенд с электронным датчиком линейных размеров — проблем нет. В противном случае придётся всё мерить вручную, используя листы геометрических размеров кузова программы Autorobot. Для примера рассмотрим вариант универсала Mercedes-Benz E-класса в 124 кузове 1986-1996 годов изготовления.
Запускаем программу, выбираем модель автомобиля и открываем первый лист измерительных карточек. Любой лист содержит вверху в рамочке информацию про автомобиль, спецификацию по кузовным признакам. Далее сам профиль кузова со стрелочками и табличками под ним. Обратите внимание, что кузов в длину разбит на 19 контрольных зон, а нулевая точка находится в 15 зоне. Это не точка центра масс или ещё чего, а, вероятнее, точка минимальной деформации, выявленная в результате краш-тестов. От неё всё и меряется, хотя профессионалы даже в уме вычисляют расстояния между любыми двумя точками кузова, которые необязательно находятся в одной горизонтальной или вер тикальной плоскостях. Итак, первая табличка под профилем кузова.
Верхний ряд этой таблички содержит символы восьми и шестигранников с цифрами внутри. Всё правильно — это размеры гаечных ключей, которые понадобятся для разборки, т.е. На 12, 16 и 20.
Также в этом ряду изображены треугольнички с чёрными уголками, которые показывают расположение крепёжных и технологических отверстий, а точнее их направленность: вертикальную или горизонтальную. В следующем ряду мы находим информацию по крепежу и крепёжным пистонам, которые имеют двухдиаметральную вытянутую форму.
Крепёжные элементы на стаканах амортизаторов, на которые накручиваются гайки на 16, имеют более продолговатую форму. В остальные крепёжные элементы вкручиваются болты, потому их длина несколько короче. Некоторые производители используют специальные крепёжные элементы, которые также изображаются в виде отдельной картинки в верхнем углу листа. Завершает эту табличку ряд цифр вертикальных размеров, которые по сути являются относительными точки, лежащей гор аздо ниже нижней точки кузова автомобиля. Но и это не проблема, так как можно всё пересчитать с учётом поправки на новую нижнюю точку. Рассматривая далее лист, обнаруживаем схему симметрии или вид сверху с указанием линейных размеров для правой и левой половин автомобиля.
Геометрия Чертежи Кузова Ваз 2114
Ни для кого не секрет, что левая и правая части автомобиля должны быть симметричны. В этом мы можем убедиться, взглянув на эту схему. В самом низу разработчики поместили шесть уточняющих схем, соединённых стрелками с соответствующими зонами замеров.
Все размеры в нашей программе указаны в миллиметрах. Но будьте готовы осваивать измерения в дюймах, что встречается в других программах, и потому приобретите измерительную рулетку с нанесенными метками двух систем. Тогда и калькулятор не понадобится. Следующий лист измерительной карточки предоставляет информацию о раме кузова и лонжеронах. Как правило, последние имеют выгнуто-дугообразную форму, и потому на лонжеронах будет наблюдаться скопление точек измерения. От правильности установки лонжеронов зависит не только перекос автомобиля, но и зазоры между элементами кузова. Потому будьте внимательны и старайтесь тщательно пройтись по всем контрольным точкам.
По большому счёту, от кузова зависит больше, чем от чего другого в автомобиле, в том числе и безопасность людей. Если неправильно отрихтован кузов, помимо всего прочего могут возникнуть 'шумы кузова' при движении, будет беспричинно лопаться лобовое или глухие боковые стёкла, придётся постоянно подгонять замки дверей и т.д. Автомобиль тогда просто перестаёт радовать своего владельца, только раздражая его постоянными проблемами. Также пару слов стоит уделить металлу кузова автомобиля.

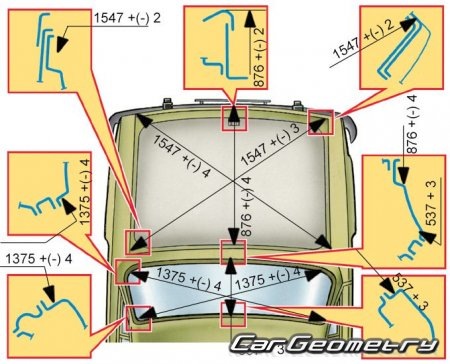

Геометрия Чертежи Кузова Ваз 2101
При толщине 0.8-1мм металл имеет свойство 'играть', т.е. Выгибаться без особого усилия. Так вот после аварий и ДТП металл может ещё и растягиваться за счёт уменьшения в толщине — это и называется эластичностью и приносит немало хлопот рихтовщику. Внимательно присмотревшись к повреждённым участкам, можно заметить, что ржавчина начинает 'поедать' неокрашенный металл с мест повышенного механического напряжения. Самые яркие примеры: складки металла, рваные края и сварные швы. Это значит, что с металла кузова необходимо снять механическое напряжение, иначе коррозия уничтожит в скором времени плоды нашей работы. Также при повреждениях крышек капота или багажника, дверей их лучше заменить на целые и не рихтовать.
Геометрия Чертежи Кузова Ваз 2107
Это связано с тем, что эти детали испытывают постоянное механическое и температурное воздействие, и не факт, что через годик-другой не отвалится даже тоненький слой шпаклёвки и не появятся трещины под лаком. В заключение, со своей стороны мне хотелось бы пожелать творческих успехов мастерам такой важной профессии, как рихтовщики и выразить надежду, что с ростом числа автомобилей на дорогах не увеличатся проблемы, а исчезнут очереди в кузовные мастерские. Спартак Каневский, полная версия см. Фрхив журнала 'Автомастер' №7 2008г.'
